原理介绍
光伏隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，以相同的频率、在两个或更多绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。隔离变压器一般用于、机器维修、保养，起保护、防雷、滤波作用，用以避免偶然同时触及带电体，变压器隔离的是原副边绕线圈各自的电流。隔离变压器用在电力行业，广泛用于电子工业或工矿企业，机床和机械设备中一般电路的控制电源，安全照明及指示灯的电源之用。
其工作原理如下
变压器的基本原理是电磁感应，现以单相双绕组（或互感式三相中一相）变压器为例来加以说明。如图1所示：它由两个绕组和一个铁心组成。当匝数为N1的一次绕组AX接到频率为f、电压为U1的交流电源上时，很小的励磁电流I0就足以在铁心中产生主磁通Φ0（最大值为Φm）以及经铁心外回路的漏磁通Φs,Φ0在一、二次绕组中分别感应出电势E1、E2，二次绕组ax端就有电压U2。当二次绕组接有负载时，二次绕组就流通电流I2,而一次电流就由空载时励磁电流I0增至I1。
1.1三相隔离变压器的结构组成
1.该隔离变压器为三相铁芯干式隔离变压器；
2.铁芯结构采用优质低损耗冷轧取向硅钢片；
3.线圈采用1060退火电工软铝箔或者铜箔与H级复合绝缘纸一层铝箔一层层间绝缘纸方式绕制，线圈外表外包绝缘层加热收缩布带收紧保证线圈绕制整体紧密且均匀，线圈内部并设置有通风散热风道，具有良好的辅助通风散热的效果；
4.变压器的线圈和铁芯装成配一体后，采用H级绝缘漆，经过预烘—真空浸漆—热烘干固化的工艺流程，浸漆烘干后使变压器的线圈和铁芯牢固地结合在一起，减小了大电流运行时的震动噪音，并提高了绝缘的耐热等级，确保变压器长期在高温下亦能稳定地安全运行；
5.变压器外表裸露部分均加强防腐蚀防锈处理，紧固结构件表面镀锌处理，铁芯表面涂刷一层三防漆，确保电抗器铁芯在高盐﹑高湿﹑高寒﹑高温等恶劣工作环境下，长期工作表面不会出现锈蚀。
6.变压器输入输出侧均采用1050/1060电工铝排，确保在大电流下导电稳定可靠。
设备外观、尺寸、重量

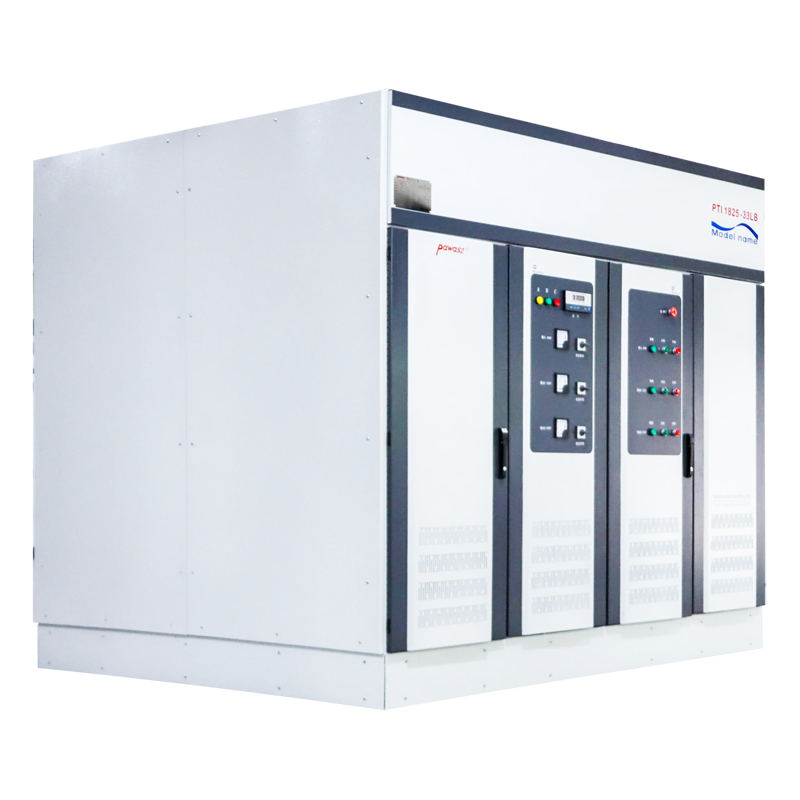

外观及面板指示排布示意:
外壳面板功能说明：
项1：电源指示灯； 项2：指针式电压表； 项3：温控仪； 项4：转换开关； 项5：储能按钮；
项6：急停开关
（外壳颜色:RAL7035）
1.3.2尺寸:
（W:2640*D:2240*H:2200）
1.3.3重量：
（整机重量：约6000kg）
